一、亮片绣基本概念和要求
亮片绣由若干亮片和针迹构成，亮片选用质地较硬，表面平整，光洁度高的材料，配合不同颜色，尺寸和形状，使绣品独具效果。
通常下亮片的过程是：亮片装置（分配器）沿指定方向将一个亮片放置在织物上，同时绣针在亮片中心位置刺入织物以将亮片位置固定，再以此为中心沿亮片外缘来回刺上几针以将亮片包住，使其紧贴在织物上。
可见亮片分配器和绣针是同时运动并配合绣框移动完成下亮片动作的，为保证较高的刺绣质量，既要避免在送片过程中分配器与绣线碰撞导致飞片、断线，以及在刺绣过程中避免绣针刺在亮片上，又要在满足亮片分布形状要求的前提下，规划刺绣顺序以减少不必要的针迹。
为达此目的，打版师打版时需要十分细致，效率很低，改带时更是需要逐针修改甚至重新输入，即使如此，在大量重复输入亮片的过程中，仍很难避免错误，保证亮片打法的精确和一致。
为解决此问题，图艺系统在常规手工亮片打法的基础上，增加了自动亮片打法，大幅度提高了打亮片版带和改亮片版带的效率，并保证亮片版带的精确和亮片针法的一致，以下介绍图艺系统中亮片打版的功能。

二、设置与亮片功能关联的选项
 无论是手工亮片打法，还是自动亮片打法，在打版前都要设置与亮片功能关联的选项。
 与这些选项有关的系统界面控件及其激活过程包括：机器工具列；通过菜单“设置”-》“选项”激活“选项”属性页，再选择“一般选项”或“输入/输出”页面；通过菜单“设置”-》“显示颜色” 激活“显示颜色”对话框；通过鼠标右键单击功能码工具列上的“插入开亮片码”或“插入开亮片码（2）”两个按扭激活“自动亮片”属性页，再选择“自动亮片”或“亮片”页面。
在机器工具列中，选择支持亮片功能的绣花机花版数据格式，包括：田岛（*.DST）,ZSK（*.DSZ）,或飞梭机数据格式，包括：苏拉（*.PAT），考曼利奥

（*.F1），韩国Micro（*.MIC，*.MIG）,只有在这些数据格式中，亮片功能才是可以用的，否则将系统不允许输入亮片，并在出碟时放弃亮片功能码。

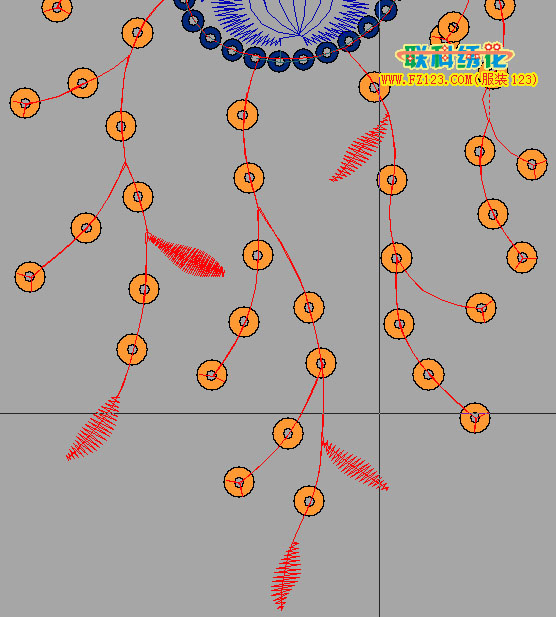

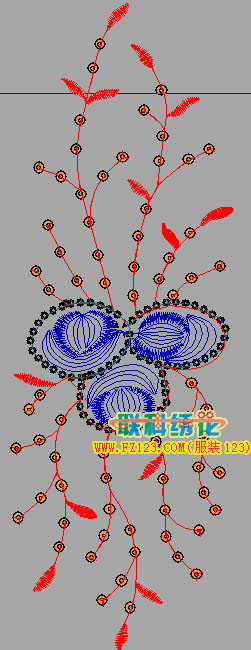

 目前系统中支持的亮片功能码有两种：亮片，亮片2，它们可以有不同的颜色和尺寸，可以在“一般选项”页面中设置尺寸，在“显示颜色”对话框中设置颜色，也可以在 “亮片”页面中同时设定颜色和尺寸，目前亮片的形状都限制为环状，可以设定环的内直径和外直径，在图艺系统中任何显示状态下，都会按设定的亮片颜色和尺寸显示真实尺寸亮片几何图形，在普通线框显示状态下，图形将是空心的，轮廓线的颜色与亮片颜色相同，为方便检测错误，可以切换到模拟打版状态，这时图形会填充成亮片颜色，而轮廓线采用功能码的颜色显示，以方便在叠片时观测亮片的边缘。
 同时支持亮片，亮片（2）两种亮片功能码的花版数据格式即具备双亮片功能，只支持亮片一种亮片功能码的花版数据格式即具备单亮片功能。
 田岛（*.DST）格式支持两种亮片模式：标准和模式1，标准模式只有单亮片功能，模式1有双亮片功能，标准模式在所有支持田岛（*.DST）格式亮片功能的绣花机上都可以使用，而模式1只有部分绣花机支持，如装富怡亮片绣电控的绣花机，因此在出碟前一定要根据使用的绣花机类型，在“输入/输出”页面中选择田岛（*.DST）格式中的亮片功能码模式，如同时选择自动输入，则可以间化读碟的过程，在读入田岛（*.DST）格式花版时自动识别亮片功能码模式。
 苏拉（*.PAT）格式也支持双亮片功能。
除田岛（*.DST）亮片模式1和苏拉（*.PAT）两种格式支持双亮片功能外，其它亮片格式只能支持单亮片功能，对只支持单亮片功能的数据格式，如果打版时，输入了亮片（2）功能码，出碟时系统自动将它转化为亮片功能码，此时一定要特别注意两种亮片的几何尺寸的差异情况，以避免转化后亮片的包线错误。
 输入输出苏拉（*.PAT）格式亮片码时有两种模式：模式0（Epoca）、模式1

（XPE），这是为两种不同类型的苏拉飞梭机输出的亮片码，系统在读入花版时，同样会根据设定模式识别亮片码，如与输出时设定不同，读出的花版将存在错误。
 虽然标准田岛（*.DST）格式只有单亮片功能，但通常在绣花机上通过将亮片设定到不同的绣针，以实现双亮片功能，当然这样增加了额外的工作，而且在打版时还需要在变换两种亮片前插入换色或停针信号，使在绣花机上找到需要设定的位置，对于很多别的打版系统甚至不能按真实尺寸显示两种不同的亮片，使双亮片打版很难准确。
 为精确定位亮片，输入亮片针法前，可以将鼠标光标设定成需要输入亮片的形状和尺寸，在“一般选项”页面中，可以将光标设定为指定半径的圆，其半径和亮片的外半径相同。
 功能码工具列中有3个与亮片有关的按扭：“插入开亮片码”，“插入关亮片码”和“插入开亮片码（2）”，其中“插入关亮片码”按扭恒为常态弹出状态，鼠标点击一下在花版当前针位处插入一个关亮片码，而“插入开亮片码”和“插入开亮片码（2）”两个按扭状态与输入亮片功能码的方式有关，打版时，有两种输入亮片功能码的方式，由“自动亮片”属性页中的选项“允许设置亮片开关”设定，如未选此选项，2个开亮片按扭将全部为常态弹出状态，此为在当前针位处插入一个亮片功能码方式：将当前针位运行到需要加亮片功能码的位置，点击“插入开亮片码”按扭，即插入一个亮片功能码，点击“插入开亮片码（2）”按扭，即插入一个亮片（2）功能码；如选择此选项，“插入开亮片码”和“插入开亮片码（2）”两个按扭将常态为弹出或按下状态，此为连续加亮片功能码的方式，用户在输入针法时，若按扭“插入开亮片码”为按下状态，则在所有产生的针位处自动插入开亮片码，若按扭“插入开亮片码（2）”为按下状态，则在所有产生的针位处自动插入开亮片码（2），“插入开亮片码”和“插入开亮片码（2）”两个按扭同时只能有一个是按下状态。
 通常绣花机和飞梭机在下亮片时要自动调整为较低速度状态，因此打版时，一旦结束下亮片状态，应主动插入关亮片码，以使刺绣机收回亮片装置，提高到正常的刺绣速度，如果未插入关亮片码，系统在出碟时会检测亮片码后是否有较多无亮片的针迹，若有，则会自动加上关亮片码。
 对于苏拉（*.PAT），可以在“输入/输出”页面中设置苏拉飞梭机在下亮片时的低速PS值，以适应机器的生产。
